压力变送器如何计算

文章出处:人气:1发表时间:2019-12-30 9:26:08

   导读:压力变送器如何计算

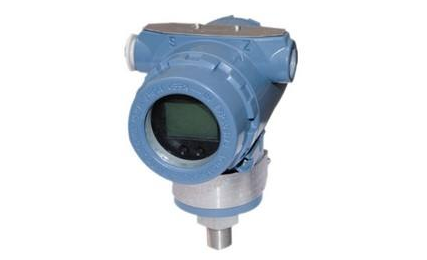

  一.压力变送器简介

  压力变送器原理大致是:将水压这种压力的力学信号转变成电流,这样的电子信号压力和电压或电流大小成线性关系,一般是正比关系。所以,变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室,低压室压力采用大气压或真空,作用在δ元的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。

  二.压力变送器如何计算

  举例:压力传感器0-1mpa 输出4-20ma

  1MPa/(20-4)=0.0625,即每毫安对应压力为0.0625MPa

  (输出电流信号值-4)*0.0625=实际压力值。

  一台压力变送器的测量范围 -3000帕—3000帕,试求当压力为1500帕时,其输出电流值

  有公式可以算的:设压力的量程为A;设输出信号的量程为(*大值—*小值)B;当前的测量值为C;输出电流的*小值设为i;那么输出电流为:I=C*B/A+i

  本例的输出电流为:1500*(20-4)/(3000+3000)+4=8mA

  变送器量程-100kpa-500kpa多少压力时是8ma,有什么公式算4-20ma

  变送器的输入输出关系有:

  (实际测量值÷(测量范围终点值-测量范围起始值))× 100% = K ×(实际输出值÷(输出范围终点值-输出范围起始值))× 100%

  对于线性变送器如压力变送器来说,式中的K=1

  由:实际测量值÷(500kpa-(-100kpa)))× 100% = (8mA÷(20mA-4mA))× 100%

  可得:输出8mA时,实际测量值=50KPa

  实际搞多了很少需要这样算的,记住输出 4,8,12,16,20 mA 对应输入的 0%, 25%,50%,75%,100% 一下就推出来了。

  已知压力变送器输出信号为4-20mA,二次仪表的输入为0-20mA,量程均为100-200KPa,那么当压力变送器检测的实际压力为150KPa时,二次仪表显示为多少KPa

  计算公式是什么?

  光知道结果以后你还是不会算,这里的计算公式你看一下!输出信号为4-20ma的仪表电流计算公式是“电流=测量值/满量程×16 4”我7因为你的仪表量程是100-200kpa也就是说测量值为150-100=50kpa,满量程也就是200-100=100kpa,电流=50/100×16 4=12ma.在已知电流和测量值的情况下,反算0-20ma采集信号仪表的测量值就更简单了,同样是上面的公式只是把公式里面的“ 4”去掉就可以了,自己算一下就明白了。

  追问

  电流=测量值/满量值x16 4我7什么意思二次仪表为多少怎么计算

  回答

  电流=测量值/满量值x16+4 也就是 电流=50kpa / 100kpa x 16 + 4=12 mA

  二次表电流是0-20mA的,所以计算公式就是不加4了

  电流=测量值 / 满量值 x 20 也就是 12mA=测量值 / 100kpa x 20 即二次表的测量值就是60kpa 加上你100kpa的基数,也就是二次表显示为160kpa就对了

  三.压力变送器的优点

  压力变送器是基于连通器原理设计的,由三畅玻璃管构成的液体通路。通路经接管用法兰或锥管螺纹与被测容器连接构成连通器,透过玻璃管观察到的液面与容器内的液面相同即液位高度。 压力变送器主要由玻璃管、保护套、上下阀门及连接法兰等组成。液位计改变零件的材料或增加一些附属部件,即可达到防腐或保温的功能。 压力变送器的优点:

  1.读数清晰、直观、可靠。

  2.结构简单、维修方便。3.经久耐用。

  3.显示不清楚、使用温度低。总的来说因为三畅双法兰压力变送器属精密仪表,运输、搬运、开箱及安装时都要注意小心轻放,不得撞击、敲打,防止玻璃管破碎。


  四.压力变送器发展史

  压力变送器是直接与被测介质相接触的现场仪表,常常在高温 低温 腐蚀 振动 冲击等环境中工作。在石油、化工、电力、钢铁、轻工等行业的压力测量及现场控制中应用非常广泛。压力变送器的发展大体经历了四个阶段:

  (1) 早期压力变送器采用大位移式工作原理,如曾大量生产的水银浮子式差压计及膜盒式差压变送器,这些变送器精度低且笨重。

  (2) 20世纪50年代有了精度稍高的力平衡式差压变送器,但反馈力小,结构复杂,可靠性、稳定性和抗振性均较差。

  (3) 70年代中期,随着新工艺、新材料、新技术的出现,尤其是电子技术的迅猛发展出现体积小巧、结构简单的位移式变送器。

  (4) 90年代科学技术迅猛发展,这些变送器测量精度高而且逐渐向智能化发展数字信号传输更有利于数据采集压力变送器发展至今已有电容式变送器、扩散硅压阻式变送器、差动电感式变送器和陶瓷电容式变送器等不同类型。
