压力变送器的安装及保养注意事项

文章出处:人气:0发表时间:2019-12-20 9:03:03

导读:压力变送器的安装及保养注意事项。

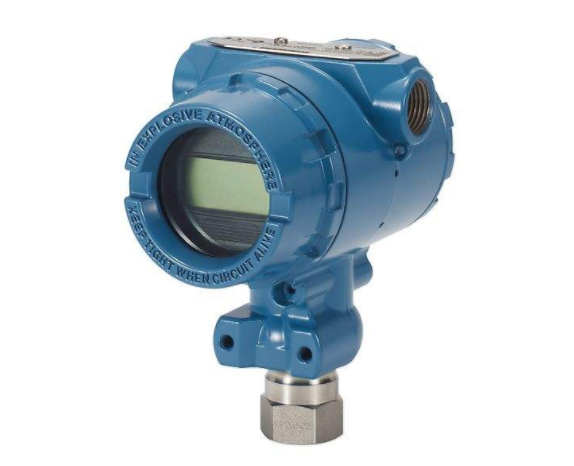

压力变送器在工业中应用非常多,在电气设备中压力变送器起着类似于传感器的功能,可以将压力转换成气动信号或电动信号进行控制和远传的设备。它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等),以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

压力变送器是工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

压力变送器感受压力的电器元件一般为电阻应变片,电阻应变片是一种将被测件上的压力转换成为一种电信号的敏感器件。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的黏合剂紧密地粘合在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。

1、使用被测介质广泛,可测油、水及与316不锈钢和304不锈钢兼容的糊状物,具有一定的防腐能力;

2、高准确度、高稳定性、选用进口原装传感器,线性好,温度稳定性高;

3、体积小、重量轻、安装、调试、使用方便;

4、不锈钢全封闭外壳,防水好;

5、压力传感器直接感测被测液位压力,不受介质起泡、沉积的影响。

一、压力变送器在安装时需要注意的八个方面:

1、 安装压力变送器时要按照正确的连接线图来正确连接。

2、 在安装使用压力变送器时需要对压力变送器进行检测,进行计量检定,以防止压力变送器在运输途中损坏或震动,以破坏测量的准确度。

3、 压力变送器应垂直于水平面安装;

4、压力变送器测定点与压力变送器安装处在同一水平位置。

5、为保证压力变送器不受震动的影响应加装减振装置及固定装置。

6、为保证压力变送器不受被测介质高温的影响,应加装充满液体的弯管装置。

7、保证密封性,不应有泄漏现象出现,尤其是易燃易爆气体介质和有毒有害介质。

8、注意保护变送器引出电缆。在工业现场使用时,建议使用金属管保护或者架空。


压力表的原理是利用内部的膨胀管感应压力,同时驱动齿轮机构使指针转动达到显示压力数值的效果。压力表的优点是:结构简单,使用方便,显示直观,可任意安装在各种管路中;压力表的缺点是测量精度不高。

压力变送器是利用电子感应元件将压力信号转变成标准的模拟信号或者数字信号,具有比较高的精度,能够方便的采集到或者传输到仪表、计算机系统、PLC等。使用压力变送器时需要供电并配备显示仪表或者信号采集设备

二、压力变送器的保养:

1、仔细清洁:在使用钢丝刷或者特殊化合物对挤出机机筒进行清洁前,应该将所有的传感器都拆卸下来。因为这两种清洁方式都可能会造成传感器的震动膜受损。当机筒被加热时,也应该将传感器拆卸下来并使用不会产生磨损的软布来擦拭其顶部,同时传感器的孔洞也需要用清洁的钻孔机和导套清理干净。

2、保持干燥:尽管传感器的电路设计能够经受苛刻的挤出加工环境,但是多数传感器也不能绝对防水,在潮湿的环境下也不利于正常运行。因此,需要保证挤出机机筒的水冷装置中的水不会渗漏,否则会对传感器造成不利影响。如果传感器不得不暴露在水中或潮湿的环境下,就要选择具有极强防水性的特殊传感器。

3、选择恰当的位置:当压力传感器的安装位置太靠近生产线的上游时,未熔融的物料可能会磨损传感器的顶部;如果传感器被安装在太靠后的位置,在传感器和螺杆行程之间可能会产生熔融物料的停滞区,熔料在那里有可能产生降解,压力信号也可能传递失真;如果传感器过于深入机筒,螺杆有可能在旋转过程中触碰到传感器的顶部而造成其损坏。一般来说,传感器可以位于滤网前面的机筒上、熔体泵的前后或者模具中。

4、保持安装孔的清洁:保持安装孔的清洁并防止熔料堵塞对保证设备的正常运行来说十分重要。在挤出机被清洁之前,所有的压力传感器都应该从机筒上拆除以避免损坏。在拆除传感器时,熔料有可能流入到安装孔中并硬化,如果这些残余的熔料没有被去除,当再次安装传感器时就可能造成其顶部受损。清洁工具包能够将这些熔料残余物去除。然而,重复的清洁过程有可能加深安装孔对传感器造成的损坏。如果这种情况发生,就应当采取措施来升高传感器在安装孔中的位置。
