压力变送器的操作步骤及常见问题处理

文章出处:人气:0发表时间:2019-12-18 8:55:12

导读:压力变送器的操作步骤及常见问题处理

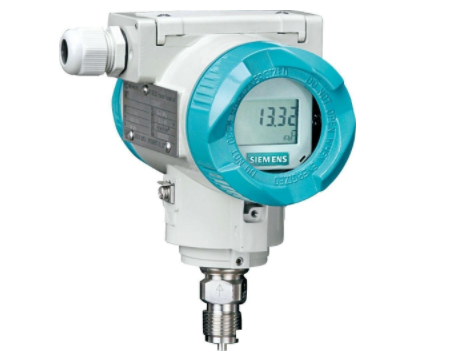

压力变送器广泛应用于石油、化工、冶金、电力、食品、造纸、医药、机械制造等行业。压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点,能在各种正负压力测量中得到广泛应用。


一、压力变送器调整的具体操作步骤

1、模式微调(传感器微调)

主要工作是完成微调和0点调谐,完成微调需要比手持操作菜单发射机精度高三倍:设备设置>诊断和维护->检查低通调整。如果发射机的精度为0.25,则较低的微调值为0.06。

 在整个操作过程中,我们只需要遵循由操作员提供的指令,然后将顶部传感器调整到相同的位置,并注意上限不超过发射机的大范围。

2, 0点调谐

首先,发射机连接到大气,手操作器和测量电路连接,然后设备->诊断和维修>测试-传感器微调-0点调谐,并且根据手的指令调整0点。运算符。

应该注意的是,发射机必须在3%点的0点处被罚款。

 在微调时,我们必须关闭发射机保护设置,发射机保护设置一般是前面的红色开关,状态为ON,OFF,如保护功能开启,微调不成功。

3、数字调制(输出微调)

在手机菜单,设备设置>诊断和维护>测试>输出修剪器,数字/模式修剪器。控制回路设置为手动模式。然后,根据“连接参考表”,在发射机上连接一个的参考电表,选择正负端之间的连接,并将该装置的输出设置在4mA的末尾,此时发射机的输出为4mA。然后记录引用表的实际值,并在“输入工具值”提示符中输入值。

 注意,手持设备的输出与参考表值一致。


二、压力变送器常见故障及处理方法。
1、压力上去变送器输出上不去:此种情况,应先检查压力接口是否漏气或者被堵住,如正常。需检查接线方式,如接线正确无误。接下来检查电源,如电源正常。请查看传感器零位是否有输出,或者进行简单加压看输出是否有变化。有变化证明传感器没有损坏,如果无变化传感器确认损坏。出现这种情况的其他原因还可能是仪表损坏(如PLC量程设置问题等等)。

2、加压变送器输出不变化,再加压变送器输出突然变化,泄压变送器零位回不去。产生此现象的原因有可能是压力传感器密封圈引起,在我们的客户使用中遇到过多次。一般是因为密封圈规格原因(太软或太厚),传感器拧紧时,密封圈被压缩到传感器引压口里面堵塞传感器,加压时压力介质进不去,但是压力是很大时突然冲开密封圈,压力传感器受到压力而变化,而压力再次降低时,密封圈又回位堵住引压口,残存的压力释放不出,因此传感器零位又下不来。排除此原因的方法是将传感器卸下,直接察看零位是否正常,如果正常更换合适的密封圈再试。

3、压力变送器输出信号不稳,故障原因如下:
(1)、因安装位置有振动致使传感器振动厉害
(2)、仪表或压力传感器抗干扰能力不强
(3)、压力源本身是一个不稳定的压力
(4)、传感器接线不牢
(5)、传感器故障

4、变送器接电无输出,故障原因如下:
(1)、接错线(需同时检查二次仪表和传感器)
(2)、电源无输出或电源不匹配
(3)、导线本身的断路或短路
(4)、仪表损坏或仪表不匹配
(5)、传感器损坏

5、变送器与指针式压力表对照偏差大,首先出现偏差是正常的现象,其次确认正常的偏差范围,确认正常误差范围的方法:
计算出压力表的误差值例如:压力表量程为30bar,精度1.5%,*小刻度为0.2bar正常的误差为:30bar*1.5%+0.2*0.5(视觉误差)=0.55bar
