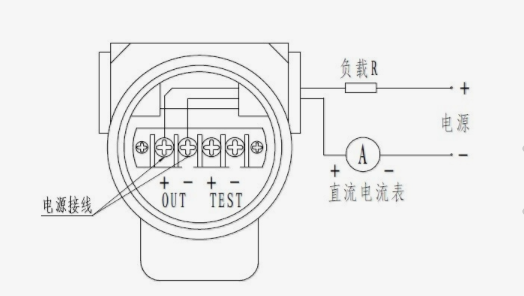

压力变送器的接线

文章出处:人气:4发表时间:2019-4-3 16:47:09

差压变送器是一种在工业生产中使用非常广泛的仪表之一,通过其测量的物理参数也很多,诸如压力,液位,流量都可以通过其获取,对于工业生产中有着重要的意义。差压变送器在工业生产中应用很广泛,用来测量工业流量效果十分显著。通常与孔板流量计,V锥流量计,弯管流量计,威力巴流量计,阿牛巴(均束管)流量计等进行配套使用。

差压变送器作为过程控制系统的检测变换部分,将液体,气体或蒸汽的差压(压力),流量,液位等工艺参数转换成统一的标准信号(如DC4mA~20mA电流),作为显示仪表,运算器和调节器的输入信号,以实现生产过程的连续检测和自动控制。

差压变送器的安装要求


1.差压变送器在工艺管道上的安装位置与被测介质有关,为了获得较好的安装效果,应注意:


防止变送器与腐蚀性或过热的被测介质直接接触;


防止渣滓在引管内沉积,堵塞;


正负压两侧引压管的长度应尽量相同;


正负压两侧引压管内的液压头应保持平衡;


引压管安装在温度梯度和温度波动最小的地方;


2.测量液体流量时,差压变送器应安装在被测管道的旁边或下面,以便气泡排入管道中。


3.测量气体流量时,差压变送器应安装在被测管道的旁边或上面,以便积聚的液体能够流入管道中。


4.测量蒸汽流量时,差压变送器应安装在被测管道的下面,以便冷凝水能存满在引压管中。

压力变送器的拆卸:

  准备工具:两把活动扳手,一把防爆十字螺丝刀,白胶布,绝缘胶带,检测仪XP3140。

  1、关闭压力变送器根部阀和进气阀,开启放空阀,待检测仪XP3140确认可燃气体放空完毕后关闭放空阀。

  2、确认机柜间压力变送器电源已卸载

  3、用梅花起子卸开压力变送器盖板,解除信号线,用绝缘胶带保护好信号线及其电缆标号

  4、用活动扳手拧除变送器引压管接头,并用绝缘胶带妥善保护引压管头部

  5、拆除变送器固定螺丝,将变送器从支架上取下来

  6、.对变送器清扫表面灰尘,用白胶布作好设备标签贴至变送器表面

  7、变送器送至校验场所并放置2小时以上,待校验。
