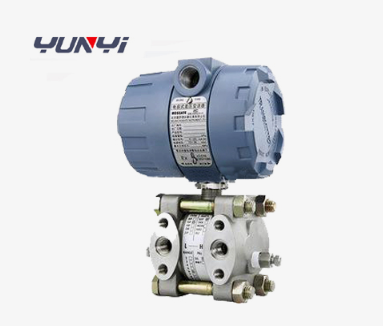

差压力变送器是我司研发的电容式芯体差压力传感器,采用了德国HELM高性能力敏芯片,配合高精度电子元件,经严格的工艺流程装配而成。差压变送器可脱离手操器,通过按键方式实现现场调零、组态等操作。可广泛用于石油、化工、冶金、电力、环保等领域,对各种气体、液体、蒸汽的表压、绝压、负压、微差压的自动测量和控制。
主要特点
1、测非腐蚀性气体的风压、流量、微差压
2、灵敏度高,可测小于100Pa的微小压力
3、精度高,优于0.1%FS
4、稳定性好:<=0.1FS/年,<=0.01%FS/℃
5、防浪涌电压、极性反向保护
6、抗干扰设计
7、过载能力强
8、体积小,安装方便
9、本安防爆
10、配有防水接头
压力传感器使用过程应注意考虑下列情况:
1.防止变送器与腐蚀性或过热的介质接触。
2.防止渣滓在导管内沉积。
3.测量液体压力时,取压口应开在流程管道侧面,以避免沉淀积渣。
4.测量气体压力时,取压口应开在流程管道顶端,并且变送器也应安装在流程管道上部,以便积累的液体容易注入流程管道中。
5.导压管应安装在温度波动小的地方;
6.测量蒸汽或其它高温介质时,需接加缓冲管(盘管)等冷凝器,不应使变送器的工作温度超过极限。
7.冬季发生冰冻时,按装在室外的变送器必需采取防冻措施,避免引压口内的液体因结冰体积膨胀,导至传感器损坏。
8.测量液体压力时,变送器的安装位置应避免液体的冲击(水锤现象),以免传感器过压损坏。
9.接线时,将电缆穿过防水接头(附件)或绕性管并拧紧密封螺帽,以防雨水等通过电缆渗漏进变送器壳体内。
如果微差压变送器在使用过程中遇到问题,我们可以使用以下三个方法来解决
1.检测法:
1.1替换检测:将怀疑有故障的部分更换,判断故障部位。如:怀疑变送器电路板发生故障,可临时更换一块,以确定原因。
1.2分部检测:将测量回路分割成几个部分,如:供电电源、信号输出、信号变送、信号检测,按分部分检查,由简至繁,由表及里,缩小范围,找出故障位置
1.3断路检测:将怀疑有故障的部分与其它部分分开来,查看故障是否消失,如果消失,则确定故障所在,否则可进下步查找,如:智能差压变送器不能正常Hart远程通讯,可将电源从表体上断开,用现场另加电源的方法为变送器通电进行通讯,以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。
1.4短路检测:在保证安全的情况下,将相关部分回路直接短接,如:差变送器输出值偏小,可将导压管断开,从一次取压阀外直接将差压信号直接引到差压变送器双侧,观察变送器输出,以判断导压管路的堵、漏的连通性。
2. 调查法:
回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、 误操作、误维修。
3. 直观法:
观察回路的外部损伤、导压管的泄漏,回路的过热,供电开关状态等。
