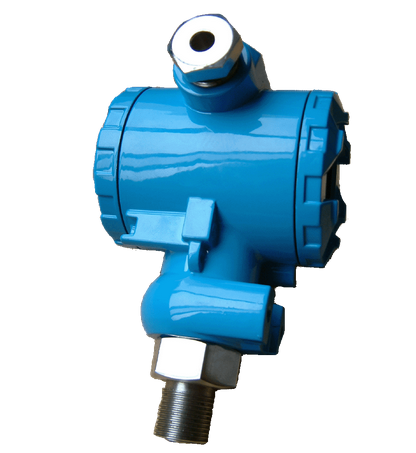

压力变送器安装点选择技巧

文章出处:人气:2发表时间:2019-2-28 20:35:16

压力变送器选取压点应符合以下几个规定:
1、测量气体压力时,取压点应在工艺管道的上半部。
2、测量液体压力时,取压点应在工艺管道的下半部与工艺管道的水平中心线成0ο~45ο夹角的范围内。
3、测量蒸汽压力时,取压点取在工艺管道的上半部以及下半部与工艺管道水平中心线成0度~45度夹角的范围内。
4、压力取源部件的安装位置,应选择在工艺介质流束稳定的管段。
5、压力取源部件与温度取源部件在同一管道上时,压力取源部件应安装在温度取源件的上游侧。
6、压力取源部件的端部不应超出工艺设备和工艺管道的内壁。
7、在垂直工艺管道上测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时,取源部件应倾斜向上安装,与水平线的夹角应大于30度,在水平工艺管道上宜顺流束成锐角安装。
8、压力变送器安装位置应光线充足,操作和维护方便,不宜安装在振动、潮湿、高温、有腐蚀性和强磁场干扰的地方。
9、压力变送器 安装位置应尽可能靠近取源部件。测量低压的变送器的安装高度宜与取压点高度一致,尤其是测量液体介质和可凝性气体介质。
10、测量气体介质压力时,变送器安装位置宜高于取压点,测量液体或蒸汽压力时,变送器安装位置宜低于取压点,目的在于减少排气、排液附加设施。

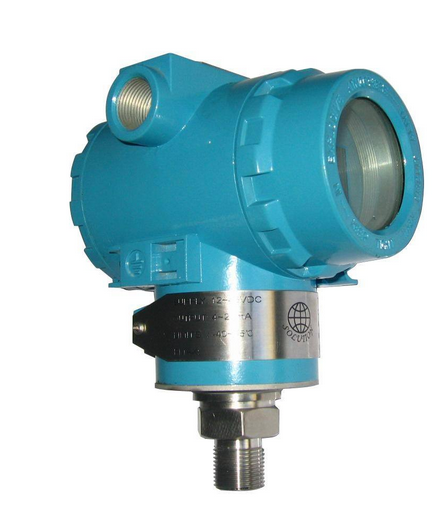

压力变送器安装点选择技巧

压力变送器为了确定压力传感器的编号和具体安装位置,需按充气网的各个充气段来考虑。
  (1)压力传感器必须沿着线缆进行安装,应该安装在线缆接头处。
  (3)每条线缆装设压力传感器不少于4个,靠近两个压力传感器,相距不应大干200m。
  (4)每条线缆的始端和末端分别安装1个。
  (5)每条线缆的分支点应装1个,如果两个分支点相距较近(小于100m),可只装1个。
  (6)线缆敷设方式(架空、地下)改变处应装1个。
  (7)对无分支的线缆,因垒线的线缆程式一致,压力传感器的安装隔距不大干500m,并使其总数不少于4个。
  (8)为了便于确定压力传感器故障点,除在起点安装压力传感器外,距起点150~200m处,还要另外安装1个当然在设计中,一定要考虑经济与技术的因素,在不需要安装压力传感器的地方,则应不必安装。

压力变送器安装点选择技巧

压力变送器的主要干扰源:

  (1)静电感应

  静电感应是由于两条支电路或元件之间存在着寄生电容,使一条支路上的电荷通过寄生电容传送到另一条支路上去,因此又称电容性耦合。

  (2)电磁感应

  当两个电路之间有互感存在时,一个电路中电流的变化就会通过磁场耦合到另一个电路,这一现象称为电磁感应。例如变压器及线圈的漏磁、通电平行导线等。

  (3)漏电流感应

  由于电子线路内部的元件支架、接线柱、印刷电路板、电容内部介质或外壳等绝缘不良,特别是传感器的应用环境湿度较大,绝缘体的绝缘电阻下降,导致漏电电流增加就会引起干扰。尤其当漏电流流入测量电路的输入级时,其影响就特别严重。

  (4)射频干扰

  主要是大型动力设备的启动、操作停止的干扰和高次谐波干扰。如可控硅整流系统的干扰等。

  (5)其他干扰

  现场安全生产监控系统除了易受以上干扰外,由于系统工作环境差,还容易受到机械干扰、热干扰及化学干扰等。

  如何解决压力变送器的干扰问题呢?

  1、压力变送器的封装。

  变送器的封装,尤其往往容易忽略是它的机架,然而这一点在以后使用中会逐渐暴露出其缺点。在选购传送器传一定要考虑到将来变送器的工作环境,湿度如何,怎样安装变送器,会不会有强烈撞击或振动等。

  2、压力变送器与其它电子设备间采用怎样的连接。

  是否需要采用短距离连接?若是采用长距离连接,是否需要采用一个连接器?

  3、选择怎样的输出信号。

  压力变送器需要得到怎样的输出信号:mV、V、mA及频率输出数字输出,取决于多种因素,包括变送器与系统控制器或显示器间的距离,是否存在“噪声”或其他电子干扰信号。是否需要放大器,放大器的位置等。对于许多变送器和控制器间距离较短的OEM设备,采用mA输出的变送器最为经济而有效的解决方法,如果需要将输出信号放大,最好采用具有内置放大的变送器。对于远距离传输出或存在较强的电子干扰信号,最好采用mA级输出或频率输出。

  4、选择怎样的励磁电压。

  输出信号的类型决定选择怎么样的励磁电压。许多放大变送器有内置的电压调节装置,因此其电源电压范围较大。有些奕送器是定量配置,需要一个稳定的工作电压,因此,能够得到的一个工作电压决定是否采用带有调节器的传感器,选择传送器时要综合考虑工作电压与系统造价。

  5、是否需要具备互换性的变送器。

  确定所需的变送器是否能够适应多个使用系统。一般来讲,这一点很重要。尤其是对于OEM产品。一旦将产品送到客户手中,那么客户用来校准的花销是相当大的。如果产品具有良好的互换性,那么即使是改变所用的变送器,也不会影响整个系统的效果。

  6、压力变送器超时工作后需要保持稳定度。

  大部分变送器在经过超时工作后会产生“漂移”,因此很有必要在购买前了解变送器的稳定度,这种预先的工作能减少将来使用中会出现的种种麻烦。
